Как сделать токарный и фрезерный станок из стиральной машины

Хотите иметь собственный токарный и фрезерный станок? Не обязательно отправляться в магазин за покупкой, можно изготовить самодельный токарный станок из двигателя стиральной машины.

Из этой статьи вы узнаете, как изготовить основные части устройства, выполнить их сборку и подключить станок.

Точильно-шлифовальный станок

Начать необходимо прежде всего с основы будущего станка. Этой платформой может послужить плита из старого ДСП из старой советской мебели, отличающейся своей прочностью и надежностью. Силовой частью агрегата выступает двигатель от стиральной машинки. На его корпусе расположены стандартные шпилечки, к которым нужно прикрепить монтажные уголки, которые потребуется заранее приобрести в любом строительном супермаркете или магазине. Соответственно, уголки крепим к подставке или непосредственно к основе, если это, конечно, удобно.

Не стоит забывать, что простое подключение двигателя из-под стиральной машины в 220 Вт не приведёт ни к чему хорошему. Необходимо сохранить родной конденсатор и произвести подключение мотора именно через него.

Так как вал двигателя от стиральной машинки-автомат не предназначен для закрепления на нем различных режущих, или точильных дисков, потребуется поискать на местных электронных досках переходник для точила или переходник для наждака и приобрести его, чтоб сделать аппарат на совесть.

Купленный переходник садится на 14 миллиметровый вал. Визуально его ни с чем не спутаешь — цилиндрический элемент, который фиксируется болтом с резьбой. Сам вал цилиндра имеет резьбу М 14. На него надевается шайба двухсторонняя с проточными диаметрами, позволяющими устанавливать все расходные материалы для точильно-шлифовального станка на основе старого двигателя от стиральной машинки.

На базе основания имеет смысл изготовить и установить съёмный столик из тех же плит ДВП. Для надежной фиксации столика, на основании потребуется использовать по два шканта с обеих сторон поверхности. В данном дополнении к станку необходимо сделать зазоры под самые различные диски. Это важно.

Читать также: Что делают из нихрома

Газонокосилка

Для того чтобы воплотить эту задумку в жизнь и сделать качественный аппарат, нужно использовать:

• стальная основа;
• колесики и рукоятка;
• провод;
• нож, который нужно изготовить самостоятельно.

Традиционно начать следует с основы из листовой стали 500-500-5 миллиметров. Подготовив колёсики из-под чего-либо, например, от старой коляски, крепим их к стальному листу. На готовую основу крепится непосредственно сам двигатель от старой стиральной машинки посредством стандартных шпилек на корпусе мотора. На сам вал агрегата, с помощью заранее выточенного на токарном станке переходника, фиксируется режущий нож. Затем, подготовив рукоятку из доступного материала, прикрепим её к стальной основе. По этой же рукояти выводим провод электропитания моторчика.

Плюсами этой газонокосилки является простота конструкции, а также ее функциональность. И самое приятное, что аналог заводской косилки на порядок дороже.

Токарный станок по дереву

Для основы изделия необходим брус 250-50 миллиметров на который крепится двигатель от стиральной машинки. Как? Ответ прост — с помощью монтажных уголков. Шпильки крепим болтами к уголкам, а их, в свою очередь, прикручиваем саморезами к основе. На вал моторчика садим переходник для точила. После накручиваем на резьбу переходника съёмную насадку, сваренную из болта с соответствующей резьбой и небольшого цилиндра с шипами. Таким образом, эта часть станка является неподвижной бабкой.

В роли подвижной бабки выступает сваренная конструкция, состоящая из:

• трубы с внутренней резьбой;
• вала от тисков, на конце которого расположен небольшой цилиндр с упорным подшипником и шипами.

Труба наваривается на пьедестал из квадрата 45-45-3 миллиметров. Основа для подвижной бабки выполнена из листовой стали, на которую также приваривается пьедестал. Затем основа бабки прикручивается к брусу, выступающему основой станка.

Следующей конструктивной частью токарного станка из двигателя от старой машинки является «упор». Выполнен он из уголка с выпиленным пазом, выступающим как направляющая, и второго уголка, который надежно ходит по пазам в направляющих благодаря болтам между этими двумя элементами. Этими же болтами и фиксируется уголок на направляющих. Крепится упор саморезами непосредственно к брусу.

Циркулярка

Вначале потребуется сворить станину из квадратной трубы в виде небольшого прямоугольного столика. По центру него необходимо сварить ушки под вал с креплением под циркулярку. На верхнюю часть станины следует прикрутить столешницу либо вырезанную пластину из листовой стали. Под верхние части станины потребуется сварить основу для двигателя от старой стиральной машинки с установкой впоследствии.

В виде ходовой части представлена ременная передача. На валу моторчика и циркулярки оба шкива имеют канавки, а ремень имеет пазы. Это позволяет ремню не слетать со шкивов во время работы. Для удобства использования и транспортировки этой циркулярки к ножкам станины с одной стороны крепятся два колесика от старой тележки, а с другой стороны — удобная ручка необходимой длинны. К советам по эксплуатации можно отнести правила безопасности при работе с циркуляркой, а также то, что необходимо всегда проверять натяжения ремня. Это сохранит пальцы и остальные части тела целыми.

Техника безопасности

Даже если станок самодельный, он все равно относится к оборудованию с повышенной опасностью. Поэтому при работе на таком агрегате необходимо соблюдать основные правила техники безопасности. К ним относятся:

• содержание рабочего места в чистоте и порядке;
• запрещено подходить к станку под воздействием алкоголя или наркотиков;
• на одежде не должно быть свисающих и болтающихся частей;
• на станке должно быть исправным заземлением;
• хорошо отрегулированное освещение на рабочем месте.

Также мастер должен убедиться, что запуск станка не угрожает ничьей безопасности. При работе запрещено передавать какие-либо предметы через работающий станок, а также убирать стружку рукой. Это может привести к травмированию.

Если в хозяйстве имеется работающий мотор от старой стиральной машины, то из него легко можно сделать разные нужные вещи. Это может быть корморезка, электрический велосипед, шлифовальный станок или точило. Также легко собрать элементарный токарный станок, который по основным функциям не будет уступать покупному оборудованию.

При этом нужны элементарные инструменты, которые имеются дома у каждого мастера. После сборки станка его необходимо проверить на безопасность и работоспособность. При работе даже на самодельном станке мастер обязан соблюдать технику безопасности и быть аккуратным, чтобы не получить травму и не навредить окружающим.

Дровокол

Для начала стоит подготовить:

• заранее выточенный на токарном станке конус с резьбой;
• вал на одном конце которого нарезана резьба;
• два подшипника в корпусе;
• втулку под подшипники;
• шкив;
• втулку под шкив;
• гаечки и шайбочки с болтами.

В виде моторчика может выступать, естественно, двигатель от старой машинки. Стоит также отметить, что чем массивней шкив, тем мощнее будет дровокол.

Сперва вал стоит посадить во втулку, а затем собрать вал на подшипники. После надежно скрепляем конус с валом распорочными болтами таким образом, чтобы болты зашли в потаены в конусе. Затем насаживается шкив на вал и зажимается через контргайку шайбой. Всю механику располагают и крепят на пластине из листовой стали. В конце потребуется изготовить станину, расположить на ней двигатель от старой стиральной машинки автомат и натянуть ремень между шкивом моторчика и валом.

Инструкция по самостоятельной сборке оборудования

Если в наличии есть все элементы и инструменты, можно начинать непосредственно сборку оборудования с использованием мотора от старой стиральной машины.

Изготавливаем станину

Основа для самодельного токарного станка может быть деревянной. Примерные размеры будущего станка в см:

• длина – 90;
• ширина – 50;
• высота – 45.

Алгоритм изготовления станины:

1. Пару уголков распилить, направить полки друг к другу.
2. Разместить для сохранения параллельности вкладыши на расстоянии 5 см.
3. В торцевых участках разместить направляющие.
4. Струбцинами соединить детали и приварить.
5. Укрепить готовую станину на верстак или колоду.

Можно изготовить станину из металла, но в таком случае понадобится профессиональный токарь.

Изготавливаем узлы

Для закрепления двигателя необходима стойка. Ее можно получить путем сваривания двух квадратных труб. Двигатель прикрепляется к стойке на квадратную пластину с отверстиями. Непосредственно стойка приваривается к швеллеру.

Передняя бабка

Сварить бабку лучше всего из листовой стали. Чтобы шпиндельная бабка ездила по направляющим, необходимо разрезать квадратные трубы большего размера, чем для станины и сварить их между собой. Из куска круглой стальной трубы требуется сделать патрон, который приварить к валу двигателя.

Задняя бабка

Для изготовления задней бабки понадобится 62-й уголок длиной 16.5 см. После сборки задняя бабка прикрепляется к подручнику.

Подручник

Этот элемент необходимо собрать из листовой стали и резьбовых стержней. В столешнице нужно создать отверстие для фиксации подручника с применением болта. Оптимально, если подручник можно будет регулировать по высоте и изменять его угол. Без применения листовой стали можно сделать компонент из швеллера или уголка.

Сборка и проверка на исправность оборудования

Упорная деталь на бабке при правильной сборке должна вращаться вместе с изделием. Для этого достаточно приспособить 2 подшипника, которые следует установить в корпус круглой трубы и все это приварить к оси бабке. На торце установить острый наконечник.

Также на конечном этапе к мотору следует подсоединить электрическую проводку. После сборки станок рекомендуется покрасить, чтобы он не заржавел.

Некоторые идеи из других элементов

Область применения двигателя от старой, но такой дорогой сердцу стиральной машинки поистине велика. Варианты, что описаны выше — лишь некоторые из возможных. Больше информации о применении такого рода двигателя, или, вообще, всех деталей от старой стиральной машинки, включая барабан, можно найти в интернете.

«Лучше один раз увидеть, чем сто раз услышать» — эта непреложная истина применима к поиску интересных вариаций использования элементов стиральной машины в наши дни. Каким образом? В Сети очень много вариантов, что можно сделать не только из двигателя, но и из барабана, корпуса и даже ремня в отдельности. О чем идет речь? Некоторые части стиральной машины можно использовать для изготовления мельницы, фрезера, генератора, насоса, а из барабана можно сделать даже мангал и часть декора интерьера!

Читать также: Подзарядка для аккумуляторных батареек

На чтение: 8 минут Нет времени?

У мастеровитого хозяина нет такого понятия, как хлам. Любой вышедший из строя агрегат или техника, — это по меньшей мере отложенная выгода. Сегодня редакция HouseChief.ru расскажет о том, как использовать с умом некоторые агрегаты старых стиральных машин. Газонокосилка, циркулярка, бетономешалка, мангал, коптильня, — вот неполный перечень полезных самоделок из двигателя и барабана от стиральной машины, о которых подробно расскажем в этом обзоре. Вас ждут пошаговые фото и видео мастер-классы с самыми простыми для воплощения, но полезными идеями, как сделать самоделки из мотора от стиральной машины.

Читайте в статье

Типы двигателей стиральных машин

Все мы знаем, что барабан в стиральной машине запускается двигателем. Обычно для разгона барабана используют обыкновенную ременную передачу. Среди преимуществ такого способа чаще всего называют более мягкий ход барабана, за счет естественной амортизации. Кроме этого замена ремня занимает максимум 20 минут, и стоит не дорого.

Ременной привод достаточно прост в использовании, если вы найдете такой моторчик, то сделать самоделку будет намного проще.

Каждый тип двигателя обладает преимуществами и недостатками, а также сильными и слабыми сторонами. Рассмотрим особенности основных трех типов.

Асинхронный

В таком моторе два рабочих агрегата — неподвижный статор и вызывающий вращение барабана ротор. При этом скорость вращения мотора может достигать 2800 оборотов в минуту.

Слабое место таких моторов – снижение вращающего момента. Из-за этого барабан начинает буквально «ходить-ходуном» и раскачиваться.

К сведению! В современных моделях двух-фазные двигатели практически не используются, начиная с 2000 годов им на смену пришли трехфазные асинхронные двигатели с частотным регулированием скорости.

Преимущества асинхронных двигателей:

• простота конструкции и обслуживания (главное, не забывать смазывать мотор и менять подшипники);
• низкая шумность;
• бюджетная стоимость.

Среди основных недостатков:

• громоздкий мотор;
• низкий коэффициент полезного действия;
• «корявые» электросхемы, неудобные при перепайке.

Такие двигатели чаще всего используют в недорогих моделях, не отягощенных «умной» электроникой.

Коллекторный двигатель

Сегодня коллекторные двигатели почти полностью заменили асинхронные. Почти 90 процентов всех бытовых стиральных машин оснащены именно таким типом двигателя.

И это не удивительно, ведь такие моторы более универсальные, они могут работать как от переменного, так и от постоянного тока.

Такие двигатели состоят из трех основных элементов: статора, коллекторного ротора и тахогенератора или генератора скорости вращения.

Кроме того, в конструкции предусмотрены специальные щетки для контакта ротора с мотором (обычно их две). Их необходимо периодически менять, так как они стачиваются о коллектор.

Двигатель коллекторного типа имеет ряд преимуществ:

• компактные габариты;
• большой пусковой момент;
• не зависит от частоты электросети;
• более плавное управление оборотами, в этом случае вращение регулируется контролем за напряжением.
• универсальность;
• простая и доступная управляющая электросхема;

Среди минусов можно отметить:

• невысокий срок службы;
• необходимость периодической замены щеток;
• высокая шумность.

Современные моторы с прямым приводом

Для стиральных машин нового поколения используются моторы, которые работают без ременного привода. В таких моторах привычный нам шкиф заменяет специальная муфта, которая соединяет вал ротора напрямую с осью барабана без ремня.

В конструкцию прямого привода входит инверторный бесщеточный мотор, в котором частота вращения задается электромагнитными волнами. Она способна определять нагрузку от стираемого белья и в зависимости от этого изменять потребляемую мощность.

Эта технология считается одной из самых передовых, приводы такого типа используют ведущие производители стиральных машин, такие как Haier, Bosсh, AEG, Samsung и Whirpool.

Внешне такой прямой двигатель чем-то напоминает асинхронный, однако, принцип работы его совершенно иной. В этом случае используется управляющая схема трехфазного инверторного типа.

Моторы такого типа обладают рядом преимуществ:

• удобное расположение и отсутствие лишних деталей;
• износостойкость и простота замены элементов;
• компактность;
• низкий уровень колебания машинки;
• Высокий КПД;
• отсутствие ремня и щеток, требующих регулярного обслуживания;
• относительная бесшумность.

Такие моторы существенно увеличивают общую стоимость бытовой техники. Связано это, прежде всего со сложной системой управления электросхемы такого двигателя.

Подробная инструкция по изготовлению токарного по дереву из двигателя от стиралки, фото, видео

Токарный станок может пригодиться любому мастеру в домашних условиях. Но не всегда есть возможность приобрести готовый хороший агрегат.

Поэтому многие умельцы сооружают оборудование самостоятельно, тем более что для этого достаточно иметь небольшой набор инструментов и движок от стиральной машины. Это получается экономно и очень практично. Главное, знать несколько основных нюансов.

Можно ли его сделать?

Станок для бытового применения из двигателя стиральной машины является отличной альтернативой дорогому покупному оборудованию. Самоделка не будет иметь столько широких возможностей, но сможет выполнять все основные токарные функции. Такое оборудование легко обрабатывает заготовки из дерева и из мягких сортов металла.

Типы двигателей

Движки от стиральных машин бывают трех типов. Перед тем, как их применять для создания токарного станка следует внимательно изучить особенности каждого из двигателей.

Асинхронный

Данная разновидность движка может быть двух и трехфазной. Двухфазные двигатели применяются в старых машинках советского производства. Современные модели оснащены трехфазным двигателем. Перед использованием такой мотор достаточно смазать и можно приступать к изготовлению самоделки.

Коллекторный двигатель

Это мотор компактных размеров. Может работать от постоянного или переменного тока. Характеризуется управляемой частотой оборотов. К недостаткам можно отнести наличие щеток, которые быстро стираются. Но эти элементы при необходимости легко можно заменить.

Современные моторы с прямым приводом

Это наиболее современный движок от Корейского производителя. Стоит в большинстве стиральных машин-автоматов.

Какие станки можно сделать на основе такого двигателя?

Из двигателя от старой стиралки можно сделать большое количество полезных приспособлений. Помимо различных станков это может быть: корморезка, бетономешалка, циркулярная пила и несколько полезных станков.

Фрезерный

Фрезер помогает быстрее и точнее выполнять различные работы по дереву в домашних условиях. Для изготовления подойдет коллекторный или асинхронный двигатель, который необходимо вытащить из машинки-автомата и зачистить.

После длительной работы в машинке на моторе могут быть отложения солей, от которых обязательно избавиться. Габариты будущего фрезерного станка напрямую зависят от размеров имеющегося движка.

Токарный

Токарный станок более сложное оборудование, но при этом изготовить его самостоятельно не составит труда. Достаточно иметь металлическую станину, которая дает повышенную прочность всем прикрепленным деталям. Наиболее простой вариант станка состоит из мотора, подручника и опорной бабки.

Шлифовальный

Перед началом сбора шлифовального станка, необходимо определиться, какие именно сменные насадки будут применять на практике. Ориентироваться необходимо на особенности процессов будущих обработок: насколько твердый будет материал, скорость, точность, длительность циклов. Двигатель подойдет со скоростью до 1500 об/мин с питанием от сети переменного тока в 220В.

Это наиболее простой в изготовлении станок, но чертежи все же рекомендуется подготовить заранее. Функциональности такого станка вполне хватает, чтобы обработать дюралевую заготовку. При этом двигатель от стиральной машины отличается тихой работой, что для станка будет еще одним преимуществом.

Что можно сделать из старой стиральной машины

Самоделки из двигателя стиральной машинки чаще всего заменяют те инструменты, покупка которых в хозяйстве нецелесообразна из-за их дороговизны. Чаще всего это незаменимые для любого мастера приборы: наждак, точильный станок, бетономешалка, генератор, токарный станок. Иногда из моторов от стиралок собирают ощипыватель для кур или измельчитель кормов.

Как сделать шлифовальный станок или точило из двигателя стиральной машины

Если вы не знаете, где использовать мотор от стиральной машины-автомат, — сделайте шлифовальную машину. Это одна из самых простых «переделок» двигателя стиралки. Самая большая проблема в сборке шлифмашины – обеспечить хорошее, устойчивое крепления точильного камня на вал двигателя, чаще всего используют специальный фланец.

Рассмотрим подробно все этапы работ:

Иллюстрация	Описание действия
Для работ нам пригодится двигатель от стиральной машины 180 В, на 1400 оборотов. Слишком мощный двигатель выбирать не стоит. Первый этап – изоляция проводов.
Размечаем точильный круг под переходник. Причем для крепления ступицы необходимо использовать шайбу и гайку с резьбой направленной в сторону, противоположную вращению вала. В противном случае, она будет раскручиваться и при первом же запуске точильный камень слетит.
Нарезаем металлические уголки, их можно вырезать из листов 8 мм. С помощью болтов крепим мотор к станине.
Проводим сборку всех элементов шлифовального диска и тестовый запуск.
Следующий этап покраска и приваривание к основанию
В завершение работы оформление поверхности абразивным материалом. Проще всего использовать для этих целей двусторонний скотч. По такому же принципу можно сделать своими руками точило из стиральной машины.

Читать также: Как узнать на сколько вольт стабилитрон

Токарный станок по дереву

В этой самоделке самое сложное сварить правильную раму для основания. Токарный станок в обязательном порядке должен иметь устойчивое основание. Рама может быть изготовлена из уголков и профилей, и других подручных материалов. Самое главное, чтобы ось двигателя была выставлена параллельно опорной конструкции.

Мотор в таких моделях асинхронный, обычно с двумя скоростями, от 400 до 3000 оборотов в минуту.

Подробнее о том, каким способом можно использовать мотор от стиральной машины и собрать с его помощью токарный станок по дереву, смотрите в этом видео:

Перосъемная машина из стиральной машины своими руками

Такая машинка легко выполнит за вас «всю грязную работу». Она прекрасно справится с трудоёмкой и физически непростой задачей по ощипыванию кур.

Иллюстрация	Описание действия
Берем вал от старой стиральной машины, подрабатываем резьбу. На наждаке делаем аккуратные срезы под шкиф.
В нашем случае подойдет шкиф от стиральной машинки «Индезит» с вертикальной загрузкой.
Переходник вырезаем из старого рулевого пальца от УАЗика. Резьба подошла как раз.
Для прижима используем колпак от центрифуги от старой полуавтоматической стиральной машинки «Сибирь».
Для крепления нашего мотора собираем каркас. Окрашиваем, привариваем «ушки».
Помпу «садим» на герметик.
С обратной стороны устанавливаем шкиф.
Проверяем ременной привод нашего агрегата.
Подключаем плату с таходатчиком. Подключаем последовательно обмотки с коллектора на якорь. Если вы подсоедините не правильно, будет крутить ваш мотор в другую сторону. Крепим блок управления под столешницу.
Крепим на саморезы чашу для погрузки тушек, снабжённую резиновыми штырями.
Сверху укладываем дно перосъёмной машины и закрепляем колпаком на шурупе.

Такая машина справится с ощипыванием бойлерных куриц, а также перепелов. Для изготовления было использовано около 120 резиновых «пальцев», диаметром 8 мм.

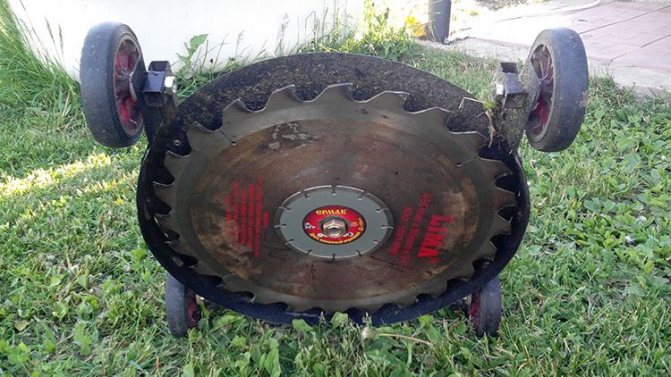

Газонокосилка

Газонокосилка является еще одним прекрасным способом куда можно применить двигатель от стиральной машины и подарить ему вторую жизнь. По аналогии с любым устройством, здесь самое сложное изготовить удобную раму, к которой можно было устойчиво прикрутить мотор. Вторая важнейшая задача – придумать кожух, чтобы защитить мотор от пыли и листвы, а человека от порезов.

Раму можно сварить из металлических уголков, главное приварить «ушки» для переключатели и сварить прочное основание для двигателя.

Иногда в качестве основы берут раму от коляски или тележки. Далее на раму приваривается металлический лист. Сверху на платформу крепится кожух, спереди и сзади приспосабливают специальный бампер. Он может быть как пластмассовым или резиновым, так и металлическим.

Двигатель закрепляется на платформе, в центре высверливается отверстие под вал.

Варианты ножей могу быть разные – от роторных до цилиндрических.

Колеса можно «позаимствовать» от старой коляски.

Далее остается провести пробный пуск. Не забывайте, что прежде, чем приступать к работам важно проверить правильное подключение всех элементов и их изоляцию!

Корморезка

А вот для изготовления корморезки в дело пойдет не только мотор от стиралки, но и барабан. Правда, стоит изначально выбрать модель с вертикальной загрузкой. Однако, если не нашли такую, подойдет и обычный барабан.

Иллюстрация	Описание действия
Для начала изучим «начинку». Двигатель 1,1 кВт на 1000 оборотов. Редуктор, конденсатор стоит 25 микрофарад.
Барабан изготовлен из стиральной машины, крепится на крестовину. Для усиления эффекта терки отверстия слегка расширяются наружу.
Запускается очень легко, нажатием одной кнопки.
Корпус выполнен из металлического листа.
Предусмотрен прижим для удержания свеклы, или сочных продуктов.

Важно! Если вы используете бак от стиральной машины с вертикальной загрузкой, следите за тем, чтобы лопасти при работе не задевали дно и бока емкости!

Как превратить двигатель от старой стиральной машины в генератор

Для изготовления самодельного генератора придется обратиться за помощью к профессиональному токарю. После покупки неодимовых магнитов, на сердечнике двигателя необходимо будет выточить пазы определенной глубины.

Вариант мотора – генератора.

Для закрепления магнитных «усилителей» необходимо заранее заготовить жестяные шаблоны, габариты которого должны совпадать с размерами сердечника и шириной пазов. Важно распределить магниты на сердечнике на одинаковом расстоянии. Закрепить их можно с помощью клея.

Как сделать токарный и фрезерный станок из стиральной машины

Главная » Станок » Токарный станок из двигателя от стиральной машины

Хоть в профессиональной мастерской, хоть в обычном гараже нередко требуется для каких-нибудь хозяйственных надобностей точно насверлить несколько отверстий в металле, дереве и других материалах.

Обычная бытовая дрель для этого может не подойти, особенно когда нужна повышенная точность. На помощь может прийти сверлильный станок из стиральной машины, а точнее из двигателя стиралки, который можно сделать своими руками. Он обойдется вам совсем недорого.

Именно об изготовлении такого станка пойдет речь в статье.

Основные детали

Прежде чем собирать сверлильный станок с применением двигателя от стиральной машины, необходимо четко уяснить правила техники безопасности, как при сборке, так при последующей эксплуатации подобного оборудования.

Помните! Работа с самодельным сверлильным станком может быть опасна для жизни и здоровья! Будьте предельно внимательны и не забывайте, что при отсутствии необходимых навыков не стоит браться за изготовление таких агрегатов. Мы не призываем всех делать и использовать сверлильные станки и приводим данную информацию лишь в ознакомительных целях.

Итак, какие детали нужны для изготовления сверлильного станка? Условно все необходимые детали станка можно разделить на 3 группы: двигатель и приводной механизм, станина и механизм движения дрели в вертикальной плоскости, электронная начинка. В первую группу входят:

• коллекторный электромотор от стиральной машины автомат;
• шкив двигателя;
• шкив на вал дрели;
• клиновидный ремень.

Детали второй группы:

• стальной уголок 50 мм;
• стальная балка 30х60х30 см;
• квадратный лист металла 40х40 см;
• стальные скобы;
• старая рулевая рейка от ВАЗа восьмерки;
• крепеж;
• вал сверла;
• подшипники 6003 2RS;
• подшипники 8103;
• патрон от дрели;
• самодельная вертушка из трех шпилек, сваренных между собой.

И, наконец, детали третьей группы представлены электронной начинкой, которая будет управлять оборотами двигателя, чтобы сверлильный станок работал стабильно без сбоев. Проще всего использовать готовую микросхему TDA 1085, хотя могут быть и другие варианты.

Механизм станка

Изготавливая сверлильный станок из двигателя стиралки и других моторов, самоделкины уже давно уяснили, что проще добиться желаемого, используя как можно больше стандартных штатных деталей.

Пусть это сделает конструкцию несколько дороже, зато она будет надежнее и дольше прослужит, а главное собрать ее будет проще. Яркий пример – использование рулевой рейки от ВАЗа при изготовлении подвижного механизма.

В сущности это и есть подвижный механизм, остается лишь придумать ему достойное обрамление.

На картинке выше вы видите начальный этап изготовления механизма сверлильного станка. Стальную балку мы надежно привариваем к листу металла, создавая, таким образом, надежную и крепкую станину. К стальной балке расположенной вертикально мы прикручиваем на болты со скобами рулевую рейку от ВАЗ 2108 так, как показано на рисунке.

Далее нетолстую стальную шпильку мы режем на 5 частей и свариваем из них вертушку. Можно купить готовую штатную вертушку от любого станка подходящих размеров.

В данном случае у нас сразу возникли проблемы с креплением вертушки, и нам пришлось прорезать небольшую выемку в основании стальной балки.

Переходим к более сложному этапу, а именно к изготовлению основы подвижного механизма и частей самого механизма, без которого сверлильный станок не сможет функционировать. Отдельно эта часть станка демонстрируется на рисунке выше.

1. Из обрезков уголка надо сделать прямоугольную раму с припуском с одной стороны, для крепежных элементов. На эти большие болты одеты подшипники, благодаря которым данный важнейший элемент конструкции как по рельсам будет двигаться вверх и вниз по балке.
2. К раме сбоку привариваем еще один обрезок уголка, в котором нужно просверлить отверстие под болты. Ими рама прикручивается к подвижной рулевой рейке.
3. Из двух обрезков уголка свариваем квадратный профиль, в тело которого мы вставим вал сверла с подшипниками. Соответственно с одной стороны на вал будет одет патрон, а с другой шкив.
