Электромеханические реле постоянного и переменного тока

Электромагнитное реле (ЭМР) представляет собой электромеханическое устройство, реагирующее на изменение параметра системы размыканием или замыканием контактов, основной задачей которого является выполнение коммутационных операций в электрических цепях. Срабатывание может выполняться под влиянием таких факторов как электрический ток, давление или уровень жидкости, световая энергия.

Основные сферы применения в системах автоматики

В большинстве случаев ЭМР применяют для переключений нагрузок при коммутационном токе 10–16 А в сетях переменного (220 В) или постоянного (5–24 В) тока. Такие технические характеристики позволяют использовать реле для защиты таких электроустановок как маломощные двигатели, нагреватели, электромагниты, другие потребители мощностью до 4 кВт. Кроме того, реле применяют для управления цепями

• КИПиА;
• систем сигнализации;
• промышленной автоматики;
• систем удалённого регулирования.

Особенно эффективны ЭМР при работе с низковольтными индуктивными нагрузками с малой постоянной времени (до 10 мс). При этом токовые перегрузки при пуске невелики, а при отключении оборудования не происходят скачки напряжения. Способность устройства коммутировать сложные нагрузки обеспечивается их комплектацией контактными группами, рассчитанными на соответствующие токи.

Основной принцип работы

Чтобы понять, для чего нужно реле, необходимо разобраться с устройством такого изделия, его конструктивными особенностями. Очевидно, что электрическое реле используется как элемент аппаратуры управления, специальный выключатель. Основное предназначение – обеспечение коммутации больших токов нагрузки. Таким образом. Резюмируем: реле, используя для подачи команды малые токи (например – момент нажатия кнопки на панели управления), обеспечивается эффективное и безопасное управление, включение/выключение цепей с большим током. Практически каждый человек в своей жизни использовать такое реле. Например, при включении электрической кофеварки, когда после нажатия кнопки или включения переключателя, на исполнительное устройство подается напряжение бытовой сети 220В и агрегат начинает работать.

Преимущества и недостатки использования ЭМР

Основными аргументами в пользу использования в схеме управления электрическими цепями электромагнитного реле становится:

• стойкость к воздействию на сети импульсных перенапряжений;
• способность электроизоляции выдерживать до 5 кВ между контактами и управляющей катушкой;
• незначительное падение напряжения на контактах в замкнутом состоянии;
• возможность коммутации нагрузок до 4 кВт при размере менее 10 см³;
• низкие показатели тепловыделения;
• наличие гальванической развязки между контактной группой и цепями управления;
• сравнительно доступная стоимость.

Среди «минусов» такого технического решения стоит выделить ограниченный механический ресурс оборудования, высокое потребление тока, создание помех в момент срабатывания.

Основополагающие принципы работы ЭМР

Традиционно реле электромагнитного типа используются в составе электрических (электронных) схем управления коммутацией. При этом устанавливаются они либо непосредственно на печатных платах, либо в свободном положении.

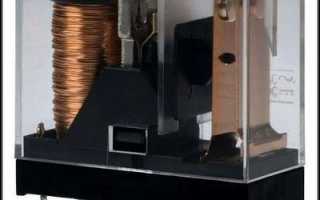

Общее строение прибора

Токи нагрузки используемых изделий обычно измеряются от долей ампера до 20 А и более. Релейные цепи широко распространены в электронной практике.

Приборы самой разной конфигурации, рассчитанные под инсталляцию на монтажных электронных платах либо непосредственно в виде отдельно устанавливаемого устройства

Конструкция электромагнитного реле преобразует магнитный поток, создаваемый приложенным напряжением переменного/постоянного тока, в механическое усилие. Благодаря полученному механическому усилию, выполняется управление контактной группой.

Наиболее распространенной конструкцией является форма изделия, включающая следующие компоненты:

• возбуждающую катушку;
• стальной сердечник;
• опорное шасси;
• контактную группу.

Стальной сердечник имеет фиксированную часть, называемую коромысло, и подвижную подпружиненную деталь, именуемую якорем.

По сути, якорь дополняет цепь магнитного поля, закрывая воздушный зазор между неподвижной электрической катушкой и подвижной арматурой.

Детальный расклад конструкции: 1 – пружина отжимающая; 2 – сердечник металлический; 3 – якорь; 4 – контакт нормально закрытый; 5 – контакт нормально открытый; 6 – общий контакт; 7 – катушка медного провода; 8 – коромысло

Арматура движется на шарнирах или поворачивается свободно под действием генерируемого магнитного поля. При этом замыкаются электрические контакты, прикрепленные к арматуре.

Как правило, расположенная между коромыслом и якорем пружина (пружины) обратного хода возвращает контакты в исходное положение, когда катушка реле находится в обесточенном состоянии.

Действие релейной электромагнитной системы

Простая классическая конструкция ЭМР имеет две совокупности электропроводящих контактов.

Исходя из этого, реализуются два состояния контактной группы:

1. Нормально разомкнутый контакт.
2. Нормально замкнутый контакт.

Соответственно пара контактов классифицируется нормально открытыми (NO) или, будучи в ином состоянии, нормально закрытыми (NC).

Для реле с нормально разомкнутым положением контактов, состояние «замкнуто» достигается, только когда ток возбуждения проходит через индуктивную катушку.

Один из двух возможных вариантов установки контактной группы по умолчанию. Здесь в обесточенном состоянии катушки «по умолчанию» установлено нормально закрытое (замкнутое) положение

В другом варианте — нормально закрытое положение контактов остается постоянным, когда ток возбуждения отсутствует в контуре катушки. То есть контакты переключателя возвращаются в их нормальное замкнутое положение.

Поэтому термины «нормально открытый» и «нормально закрытый» следует относить к состоянию электрических контактов, когда катушка реле обесточена, то есть напряжение питания реле отключено.

Электрические контактные группы реле

Релейные контакты представлены обычно электропроводящими металлическими элементами, которые соприкасаются друг с другом, замыкают цепь, действуя аналогично простому выключателю.

Когда контакты разомкнуты, сопротивление между нормально открытыми контактами измеряется высоким значением в мегаомах. Так создается условие разомкнутой цепи, когда прохождение тока в контуре катушки исключается.

Контактная группа любого электромеханического коммутатора в разомкнутом режиме имеет сопротивление в несколько сотен мегаом. Величина этого сопротивления может несколько отличаться у разных моделей

Если же контакты замкнуты, контактное сопротивление теоретически должно равняться нулю — результат короткого замыкания.

Однако подобное состояние отмечается не всегда. Контактная группа каждого отдельного реле обладает определенным контактным сопротивлением в состоянии «замкнуто». Такое сопротивление называется устойчивым.

Особенности прохождения токов нагрузки

Для практики установки нового электромагнитного реле, контактное сопротивление включения отмечается малой величиной, обычно менее 0,2 Ом.

Объясняется это просто: новые наконечники остаются пока что чистыми, но со временем сопротивление наконечника неизбежно будет увеличиваться.

Например, для контактов под током 10 А, падение напряжения составит 0,2х10 = 2 вольта (закон Ома). Отсюда получается — если подводимое на контактную группу напряжение питания составляет 12 вольт, тогда напряжение для нагрузки составит 10 вольт (12-2).

Когда контактные металлические наконечники изнашиваются, будучи не защищенными должным образом от высоких индуктивных или емкостных нагрузок, становится неизбежным появление повреждений от эффекта электрической дуги.

Электрическая дуга на одном из контактов электромеханического прибора коммутации. Это одна из причин повреждения контактной группы при отсутствии надлежащих мер

Электрическая дуга — искрообразование на контактах — приводит к возрастанию контактного сопротивления наконечников и как следствие к физическим повреждениям.

Если продолжать использовать реле в таком состоянии, контактные наконечники могут полностью утратить физическое свойство контакта.

Но есть более серьезный фактор, когда в результате повреждения дугой контакты в конечном итоге свариваются, создавая условия короткого замыкания.

В таких ситуациях не исключается риск повреждения цепи, которую контролирует ЭМР.

Так, если сопротивление контакта увеличилось от влияния электрической дуги на 1 Ом, падение напряжения на контактах для одного и того же тока нагрузки увеличивается до 1×10=10 вольт постоянного тока.

Здесь величина падения напряжения на контактах может быть неприемлема для схемы нагрузки, особенно при работе с напряжениями питания 12-24 В.

Тип материала контактов реле

С целью уменьшения влияния электрической дуги и высоких сопротивлений, контактные наконечники современных электромеханических реле изготавливают или покрывают различными сплавами на основе серебра.

Таким способом удается существенно продлить срок службы контактной группы.

Наконечники контактных пластин электромеханических приборов коммутации. Здесь представлены варианты наконечников, покрытых серебром. Покрытие подобного рода снижает фактор повреждений

На практике отмечается использование следующих материалов, коими обрабатываются наконечники контактных групп электромагнитных (электромеханических) реле:

• Ag — серебро;
• AgCu — серебро-медь;
• AgCdO — серебро-оксид кадмия;
• AgW — серебро-вольфрам;
• AgNi — серебро-никель;
• AgPd — серебро-палладий.

Увеличение срока службы наконечников контактных групп реле за счет уменьшения количества формирований электрической дуги, достигается путем подключения резистивно-конденсаторных фильтров, называемых также RC-демпферы.

Эти электронные цепочки включают параллельно с контактными группами электромеханических реле. Пик напряжения, который отмечается в момент открытия контактов, при таком решении видится безопасно коротким.

Применением RC-демпферов удается подавлять электрическую дугу, что образуется на контактных наконечниках.

Устройство и принцип работы

Основу конструкции ЭМР составляет сердечник из немагнитного сплава с электрической катушкой, выполненной из медной проволоки, покрытой диэлектриком (лаком, синтетической или тканевой изоляцией). При подаче напряжения на вход происходит втягивание подвижного элемента, за счёт чего контакты движутся.

Также конструкцией предусмотрено наличие нескольких функциональных блоков:

• промежуточные элементы, которые обеспечивают срабатывание исполнительного механизма;
• управляющие компоненты, преобразующие электрическую энергию на входе в магнитное поле);
• исполнительные устройства (контакты), воздействующие непосредственно на цепи управления.

Выпускаются ЭМР с нормально замкнутыми, разомкнутыми контактами, аппараты смешанного исполнения.

Принцип действия электромагнитного реле основан на работе магнитного поля, силовые линии которого пронизывают сердечник при подаче на катушку электрического тока. В результате к сердечнику притягивается якорь, обладающий магнитными свойствами. В результате контактная группа размыкается или замыкается. При падении напряжения возвратная пружина возвращает подвижный элемент в исходное состояние.

Особенность конструкции промежуточных ЭМР заключается в наличии в составе устройства полупроводниковой приставки времени. Управление ею обеспечивается путём поворота резистора. Для уменьшения инерционных показателей аппарат может комплектоваться шихтованным сердечником.

Устройство реле

Рассмотрим, из каких же основных элементов состоит реле. Это в дальнейшем поможет разобраться в принципе работы устройства

Любое электромагнитное реле состоит из следующих составных частей:

• Электромагнит. Фактически – это провод, который наматывается на катушку с сердечником. Такой сердечник обязательно изготавливается из магнитного материала.
• Якорь. Представляет собой пластину, сделанную также из магнитного материала.
• Переключатель.

Основные детали, которые входят в конструкцию реле: стержень; якорь; катушка; ярмо; контакты; пружинящий контакт.

Основные виды ЭМР

Реле ЭМР принято классифицировать по нескольким параметрам. Исходя из особенностей конструкции, разделяют контактные и бесконтактные устройства. В первом случае речь идёт об устройствах, которые при срабатывании воздействуют контактной группой на силовую цепь, обеспечивая соединение или разрыв в ней. Во втором — аналогичный результат достигается изменением одного из параметров (напряжения, силы тока, ёмкости, сопротивления).

В зависимости от способа присоединения оборудование разделяют на следующие виды.

• Первичное (устройство подключается непосредственно в цепи управления).
• Вторичное, предусматривающее необходимость присоединения к сети через измерительный трансформатор тока.
• Промежуточное, работающее от исполнительных органов других релейных устройств. Такой принцип действия позволяет обеспечить размножение сигнала или его усиление.

В зависимости от вида напряжения на входе выпускаются устройства постоянного и переменного тока. Первый вариант в свою очередь можно разделить на поляризованные и нейтральные. Его ключевое отличие заключается в чувствительности устройства к полярности источника питания (в зависимости от этого якорь меняет направление движения якоря).

Среди недостатков оборудования постоянного тока выделяют сравнительно высокую стоимость и необходимость использования в комплексе с блоком питания. Подобных проблем при эксплуатации ЭМР переменного тока не возникает, но их существенным «минусом» станет вибрация во время работы и пониженная чувствительность.

Реле тока

Реле тока предназначено для контроля этого параметра в цепях электропотребителей. Возможно подключение устройства к силовым цепям или с использованием измерительного трансформатора. Передача данных в другие цепи выполняется путём подключения сопротивления.

Основным конструктивным отличием токового реле является конструкция катушки. Для неё используется толстый проводник, который обладает малым сопротивлением и наматывается на сердечник небольшим количеством витков. Для контроля заданных параметров предусмотрена автоматизированная система включения/отключения.

Реле времени

В большинстве случаев реле времени устанавливают при необходимости формирования каскадов пуска при подключении оборудования высокой мощности. Такой подход позволяет избежать резких скачков нагрузки в момент включения техники, превышающих допустимые значения. Задержка по времени обеспечивается за счёт дополнительного короткозамкнутого контура, роль которого выполняет надетая на сердечник медная гильза.

Принцип работы реле времени основан на «гашении» напряжённости электромагнитного поля за счёт наличия противоположно направленного тока. В итоге формируется задержка, величина которой может составлять 0.07–0.15 с. Регулировка выполняется пружиной якоря ЭМР. Тот же эффект наблюдается при выключении электропитания, но задержка может составлять 0.5–2 с.

Устройство и виды реле времени

Реле времени состоит из воспринимающей, замедляющей и исполнительной частей, каждая из которых имеет определенную функцию. Воспринимающая часть запускает устройство после поступления на него управляющего сигнала, замедляющая отвечает за установленный интервал задержки, а исполнительная по прошествии заданного временного промежутка оказывает воздействие на управляемый прибор.

Конструкция РВ представляет собой проволочную катушку, обернутую вокруг металлического сердечника. Кроме того, в состав устройства входит набор контактов, подвижная стрелка и якорь из железа. В разных видах реле используется различное количество подвижных контактов.

Классификация реле времени производится по различным признакам. Так, по исполнению, РВ может быть:

• моноблочным. В этом случае устройство является полностью самостоятельным, имеет встроенное питание и входы для присоединения приборов;
• встраиваемым. Этот вид не имеет корпуса и собственного питания. Такое реле применяется для изготовления сложных устройств;
• модульным. Такое устройство похоже на моноблок, чаще всего применяется для установки на ДИН-рейку в электрощитки.

Также РВ различаются и по методу, который используется для создания временного интервала:

• часовые или анкерные – самые первые РВ, которые считаются одними из самых надежных и широко применяются до настоящего времени;
• моторные – в состав этих устройств входят электрические контакты, редуктор и двигатель. Они помогают вовремя проводить плановые работы на оборудовании;
• реле с пневматическим и гидравлическим замедлением – регулирование интервалов в этих устройствах выполняется путем уменьшения/увеличения подачи жидкости или воздуха в рабочий объем;
• электромагнитные – используются только в цепях с постоянным током;
• электронные – самый распространенный вид реле, который способен обеспечить интервал от доли секунды до нескольких месяцев, а иногда и лет. Благодаря кварцевой стабилизации частоты и синхронизации времени по эталонным часам по радиоканалу или интернету, эти устройства чрезвычайно точные.

Отдельно стоит заметить, что электронные РВ, за счет наличия входов и выходов для обратной связи, а также развитого программирования, задающего нужный алгоритм функционирования, относятся к микроконтроллерам. Реле времени с электронным замедлением обладают небольшими размерами, низким энергопотреблением и высокой автономностью.

Сфера применения реле времени находится в прямой зависимости от его характеристик и принципа работы. Так, электромагнитное реле применяется для того, чтобы запускать мощные двигатели. Другие виды РВ могут использоваться для управления вентиляцией, поливом, освещением и обогревом помещений.

Особенности подключения: типовые схемы

Наиболее распространена схема подключения однофазной нагрузки через релейные контакты или магнитный пускатель для защиты приводных механизмов от возникающих при аварийных ситуациях колебаний напряжения. Её использование допускает возможность регулировки рабочих параметров системы в достаточно широком диапазоне. К примеру, можно установить оптимальную по величине задержку включения.

Типовая схема подключения через релейные контакты

На приведенной на рисунке схеме реле 220 В подключается напрямую к контролируемой сети. Это позволяет прибору измерить входное напряжение, определить его соответствие допустимым параметрам. Если значение укладывается в заданный диапазон, включается АПВ (автоматический повтор включения). С установленным временным промежутком происходит замыкание контактов и подключение к сети.

Схема с магнитным пускателем

Подключение однофазной нагрузки может быть выполнено по схеме, предусматривающей управление коммутационными операциями через магнитные пускатели. Основным отличием в её работе является тот факт, что изначально происходит включение/отключение МП, который в свою очередь подключает или отключает нагрузку. Устройство выбирают в соответствии с характеристиками подключаемого оборудования.

Схема подключения промежуточных реле

При использовании в схеме промежуточного электромагнитного реле её конфигурация зависит от характера подключаемых нагрузок. В большинстве случаев устройство выполняет функцию контактора, который эффективно распределяет электропитание между элементами нагрузки.

При этом нейтраль подключается к контакту катушки напрямую. Питающий фазный провод подсоединяется через кнопку «Стоп», которая срабатывает на размыкание. Её второй контакт также присоединяется к фазе системы. Для подключения нагрузки используются нормально-замкнутые, а для фазы — нормально-разомкнутые контакты промежуточного ЭМР.

Для обеспечения непрерывной подачи электропитания на катушку один из выходных контактов подключается к нагрузке. Контактная группа при этом замкнута. Для отключения нагрузки и ЭМР электрическая цепь разрывается при помощи кнопки «Стоп». В схему для управления нагрузкой большой мощности может быть дополнительно включён магнитный пускатель. Для управления реле может использоваться терморегулятор, датчики освещённости, движения.

Электрическое реле, устройство, принцип работы, разновидности и особенности применения

Современная электротехника использует огромное количество различных устройств, приспособлений и приборов, при помощи которых удается успешно решать те или иные технологические задачи, повышать комфорт эксплуатации электросетей в целом, а также отдельных участков цепи.

Одним из таких видов устройств, получивших наибольшее распространение в самых разных отраслях и сферах деятельности, является реле. Фактически изделие представляет собой специальный выключатель, при помощи которого можно в требуемый момент времени произвести включение или выключение определенного участка сети (электрической цепи), что позволит вносить определенны изменения в заданные постоянные входные величины, как электрически, та к и неэлектрические.

Существует огромное количество различных типов реле, которые отличаются не только по размерам и внешнему виду, но и по типу управляющего сигнала, исполнению и иным параметрам. На практике самое большое распространение получили электромагнитные реле.

Конечно, просто так понять, для чего необходимо реле и как оно работает достаточно сложно. Тем более, что работа таких устройств сопряжена с повышенной опасностью для жизни и здоровья людей. Дело в том, что электромагнитное реле используется в процессе передачи достаточно больших токов нагрузки. Соответственно, у тех людей, которые используют либо обслуживают линии, оборудование или агрегаты, в комплект которых входят различные реле, подвергаются риску поражения электрическим током. Так что вопросы оказания первой помощи при поражении электрическим током являются одними из важнейших на производстве.

Проверка при первом включении

После монтажа нового устройства или отремонтированного ЭМР (после перемотки его катушек) обязательно проведение проверки оборудования. Полный комплекс работ включает в себя следующие операции.

• Внешний осмотр, внутренняя диагностика и обслуживание (чистка, целостность пломб, состояние уплотнений, выводов).
• Проверка контактной группы, механизма. При обнаружении дефектов выполняется их регулировка.
• Тестирование ЭМР на соответствие фактических технических характеристик номинальным параметрам при срабатывании реле, возврате, удержании.
• Проверка электрической прочности изоляции.
• Проверка времени задержки при срабатывании или возврате.
• Тестирование системы в условиях работы при пониженном напряжении.

Регулировка ЭМР

Способ измерений в зависимости от типа реле может существенно отличаться. При регулировке важно учитывать следующие принципы.

• Ослабление возвратной пружины приводит к увеличению времени возврата и снижению напряжения срабатывания.
• Если увеличить начальный зазор между сердечником и якорем, скорость срабатывания увеличится, а напряжение будет больше. Такой же эффект наблюдается при регулировке конечного зазора в отношении скорости и напряжения возврата.
• С увеличением числа замыкающих/размыкающих контактов с одновременным увеличением давления пружины происходит повышение напряжение и скорости возврата и срабатывания соответственно.

Необходимо учитывать, что любые изменения напрямую влияют на работу контактной системы. Поэтому при регулировке параметров ЭМР необходимо выбрать положение, при котором возвратная пружина будет максимально натянута, а зазор сможет обеспечить наибольший ход якоря.

Классификация электромагнитных реле

Существующие виды электромагнитных реле контактного типа отличаются по форме магнитной цепи и способу перемещения якоря.

Так схемы электромагнитных реле под №№ 1-4, 6 на рисунке представляют реле с поворотным якорем. На схеме №5 — реле с перемещающимся линейно втяжным якорем.

В зависимости от числа обмоток на сердечнике электромагнитное реле классифицируется как:

• однообмоточное; • двухобмоточное; • многообмоточное контактное реле.

Несмотря на конструктивную простоту, электромагнитное контактное реле обеспечивает высокую надёжность в работе железнодорожных систем автоматики и телемеханики.

Классификация реле по степени надёжности подразделяет все контактные электромагнитные реле на ЖД на 2 типа:

• 1 класса надёжности; • облегчённые.

Облегчённые реле отличаются от реле 1 класса механизмом возврата якоря в исходною позицию при отключении тока: в контактных реле 1 класса якорь возвращается в первоначальное состояние под действием собственного веса, в облегчённых возвращение якоря обеспечивают подвижные контактные пружины.

В настоящее время к 1 классу относятся 4 поколения реле:

1. реле группы НР — нейтральные электромагнитные реле; 2. группы НШ — нейтральные штепсельные нормальнодействующие; 3. НМШ — нейтральные малогабаритные штепсельные; 4. РЭЛ — штепсельные постоянного тока.

Контактные электромагнитные реле 1 класса эксплуатируются в аппаратуре СЦБ, отвечающей за безопасность поездного движения.

Реле облегчённого типа:

1. КДР — кодовое электромагнитное контактное реле нештепсельное; 2. КДРШ — кодовое штепсельное; 3. РЭМ — модифицированный вариант КДР; 4. РЭМШ — модернизированная версия КДРШ.

Основные параметры выбора реле

Контактная группа

Одним из ключевых параметров выбора ЭМР является конфигурация его контактов: механизм чаще всего срабатывает на размыкание, замыкание или переключение. При выборе необходимо учитывать следующие параметры:

• падение напряжения;
• номинальная нагрузка, при которой переключение выполняется с высокой надёжностью;
• предельно допустимые коммутируемые мощность, напряжение и ток;
• механическая и электрическая стойкость к износу;
• импульсный ток;
• минимальная нагрузка;
• материал изготовления контактов.

Технические характеристики

За основу при выборе электромагнитного реле 220 В принимают:

• рабочее напряжение и ток;
• чувствительность (минимальное значение подаваемой на обмотку мощности, при которой устройство способно переключаться);
• время срабатывания, отпускания, вибрации контактов;
• коэффициент возврата, составляющий для ЭМР разных типов от 0.1 до 0.98;
• ток срабатывания (его минимальное значение, при котором происходит переключение, замыкание или размыкание контактов);
• коэффициент запаса (от 1.4 до 2);
• частота коммутации реле.

Эксплуатация ЭМР, частые неисправности оборудования

Реле — устройство с ограниченным механическим ресурсом: в процессе его эксплуатации периодически сгорает, контакты изнашиваются, на их поверхности образуется нагар. Именно поэтому при плановом техобслуживании ЭМР обязательно требуется чистка. Кроме того, стоит учитывать, что оборудование любого типа рассчитано на определённое число срабатываний. Это связано с тем, что под действием искр и электрической дуги, которая формируется при коммутации, происходит постепенное разрушение металла.

Самыми частыми проблемами, возникающими при эксплуатации реле, становится обрыв провода катушки или возникновение в ней межвиткового замыкания. Признаками подобной неисправности может стать громкий гул ЭМР, отказ при включении. Внешне о локальном перегреве и межвитковом замыкании может свидетельствовать потемнения на катушке. Об износе контактов может свидетельствовать треск реле.

При отключении цепи ЭМР может остаться в активном состоянии, в этом случае происходит «залипание» контактов. Для проверки технического состояния катушки используют мультиметр или прозвонку. Если цепь замкнута, обрыва нет. При подаче напряжения на обмотку контактная группа должна сработать, а сопротивление цепи — равно нулю. В рамках планового обслуживания выполняется чистка оборудования от пыли, загрязнений.
